集合住宅向け商品

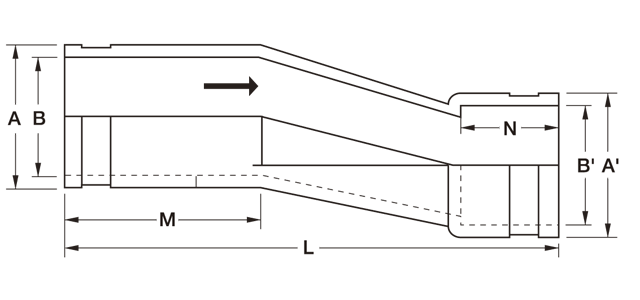

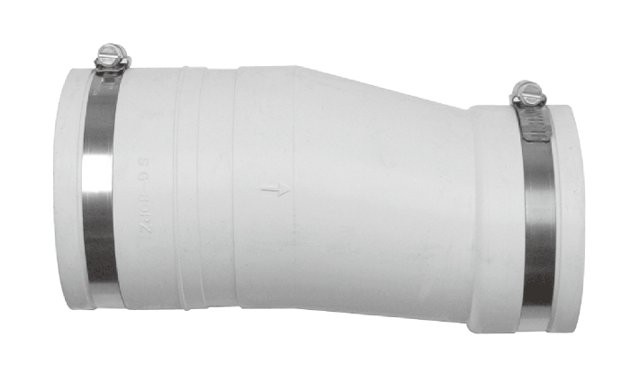

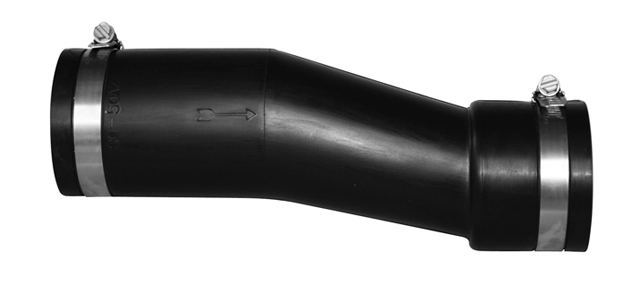

SGジョイント偏芯タイプ

  • SGジョイント偏芯タイプ
  • SGジョイント偏芯タイプ
偏芯タイプ寸法表
品名 ＼ 記号 A  A' B  B' M N L 偏芯 用途／使用パイプ
SG-50BZ 72 72 60 60 50 40 150 15 洗濯機防水パン用
ユニットバス用
50用　VP SGP
SG-50AZS 72 72 60 60 80 40 200 15
SG-50AZII 72 72 60 60 70 40 200 25
SG-50AZ 72 72 60 60 100 50 250 25

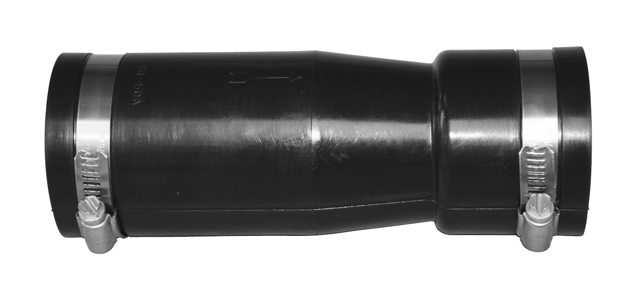

SGジョイントストレートタイプ

  • SGジョイントストレートタイプ
  • SGジョイントストレートタイプ

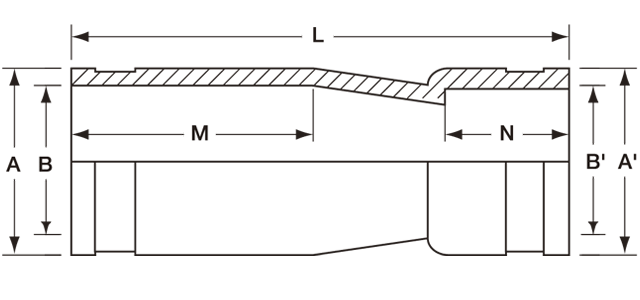

ストレートタイプ寸法表
品名 ＼ 記号   A A' B B' M N L 使用パイプ
SG-50A   72 72 60 60 100 50 200 50用　VP SGP

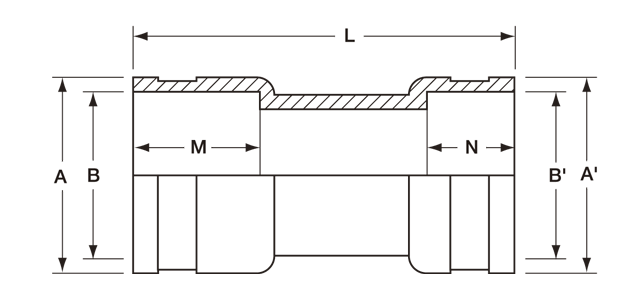

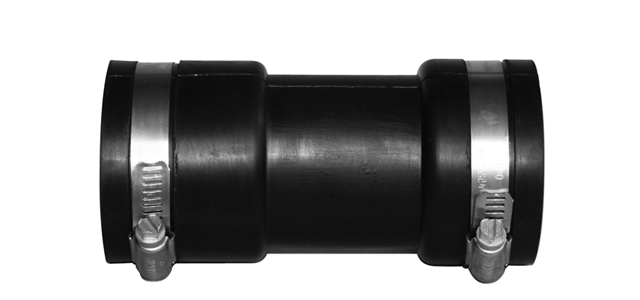

SGジョイントソケットタイプ

  • SGジョイントソケットタイプ
  • SGジョイントソケットタイプ
ソケットタイプ寸法表
品名 ＼ 記号 A A' B B' M N L 使用パイプ
SG-50B 72 74 60 60 50 35 150 50用　VP SGP
SG-50BR 72 74 60 66 50 35 150 防水パン用トラップ×50用　VP SGP

SGジョイントエルボタイプ

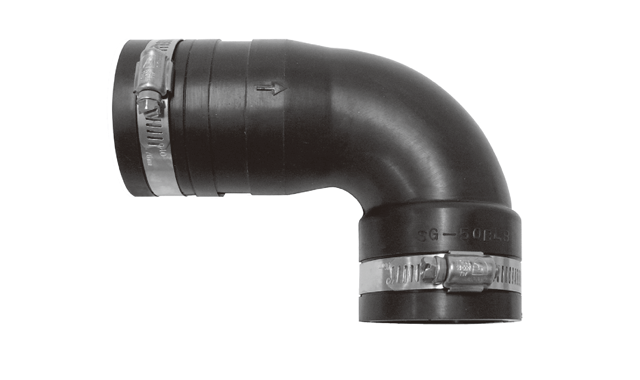

  • SGジョイントエルボタイプ
  • SGジョイントエルボタイプ

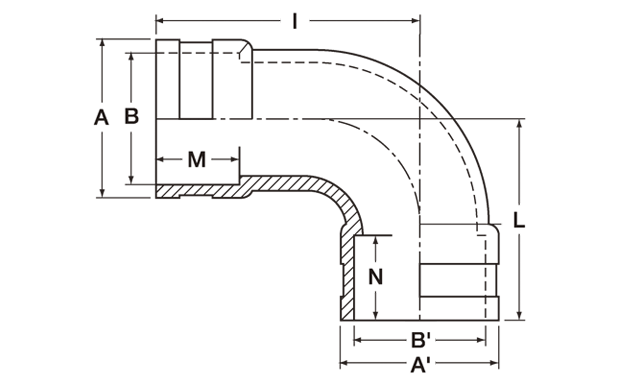

90°エルボタイプ寸法表
品名 ＼ 記号 A A' B B' M N I L 使用パイプ
SG-50BLA 72 72 60 60 38 38 120 90 50用　VP SGP
SG-50BLB 72 72 60 60 70 40 140 90 50用　VP SGP
M側30カット可
SG-50BLL 72 72 60 60 70 40 215 100
＊
M側カット可の商品以外は、両側ソケット受け口になります。
両側ソケット受け口の商品は、上流(一次側)、下流(二次側)の指定はございません。

SGゴムプレート

実用新案取得済み

※
ご注文時に色の指定をお願いします。(白・黒)

配管時に開けた穴を目隠しする時に使用します。
このSGゴムプレートは、集合住宅を多く手がける施工業者様より提案を受けて、当社の技術とノウハウを生かして開発されました。

特　長
・ パイプとプレートの間に隙間ができない。
・ 両面テープ付きでコーキング作業不要。
・ 仕上がりがきれい。
・ 耐熱性に優れている。
・ ハサミなどで簡単にきれる。
・ パイプの振動を床に伝えない。
注意事項
1.
横に引っ張って取り付けないでください。
2.
パイプとの隙間が無いことを確認してください。
3.
接着面にホコリ等無いようにクリーニング後に取り付けてください。
4.
両面テープ部分が浮かないようにしてください。
5.
パイプの応力がかからないように取り付けてください。
6.
予告なしに仕様が変更することがあります。
＊
施工不良等による事故、破損については当社として責任を負いかねます。

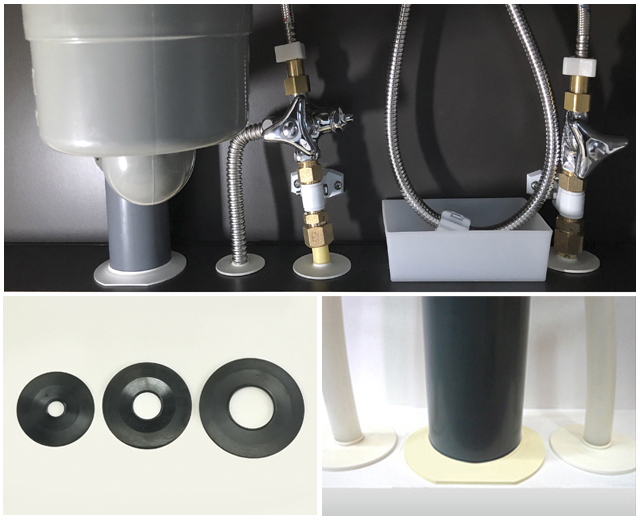

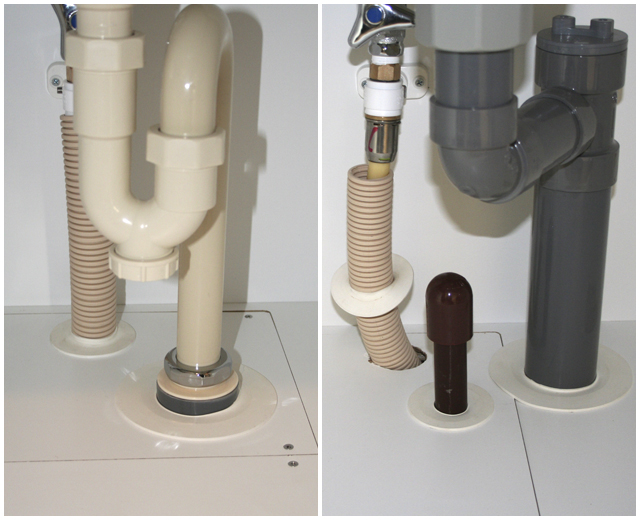

  • SGゴムプレート施工例
  • SGゴムプレート施工例
  • SGゴムプレート施工例
  • SGゴムプレート施工例

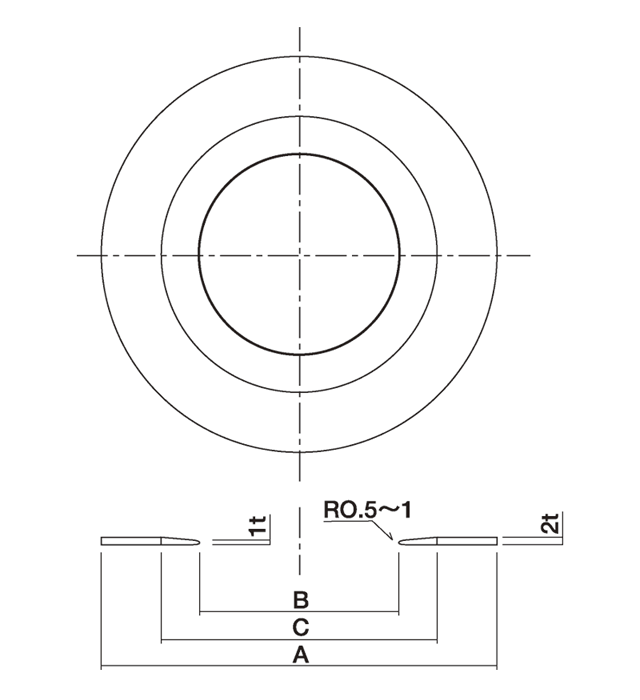

SGゴムプレート寸法表
品名 ＼ 記号 A B C 用途／使用パイプ
SG-ゴムプレート 50ΦM 50 11 30 パイプ外径13　ポリエチレン管10
SG-ゴムプレート 52ΦI 52 26 40 パイプ外径27～30　20SGP
ポリエチレン管20　ワン座内に納まります
SG-ゴムプレート 60ΦP 60 13 38 パイプ外径17～22　VP13・16 SGP15
ポリエチレン管13～16
SG-ゴムプレート 60ΦP2 60 16 38 パイプ外径18～24
（遮熱管・サヤ管）
SG-ゴムプレート 70ΦC 70 22 46 パイプ外径25～34　20・25VP SGP
ポリエチレン管20　サヤ管22～28
SG-ゴムプレート 80ΦW 80 13 40 パイプ外径17～22　VP13・16 SGP15
ポリエチレン管13～16
SG-ゴムプレート 80ΦS 80 34 60 30VP・32SGP　40VP用アダプター
SG-ゴムプレート 90ΦG 90 43 68 40VP・SGP
SG-ゴムプレート100ΦH 100 55 77 50VP・SGP

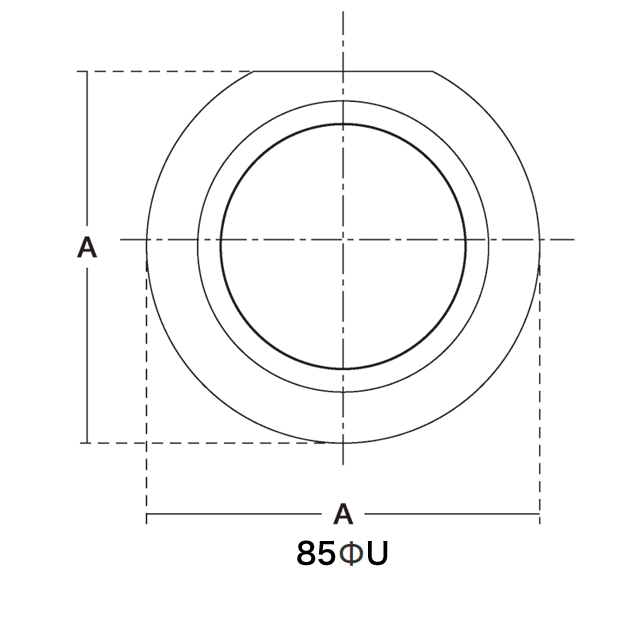

SG-ゴムプレート 85ΦU 85×90 56 67 50VP・SGP
＊U型タイプ　意匠登録済商品
SG-ゴムプレート100ΦD 100 45 71 40VP・SGP
＊注文前に在庫確認ください。
（黒色の扱いなし）
SG-ゴムプレート120ΦK 120 57 83 50VP・SGP
＊注文前に在庫確認ください。
（黒色の扱いなし）
＊
選定方法は、パイプ外径より、B寸法が小さいものをお選び下さい。
＊
ご指定の外径、内径での制作も承っております。リブやテーパーのない2mm厚のシール付きゴム板になります。
＊
サヤ管は、ジャバラのくぼみにかかるサイズを選定して下さい。

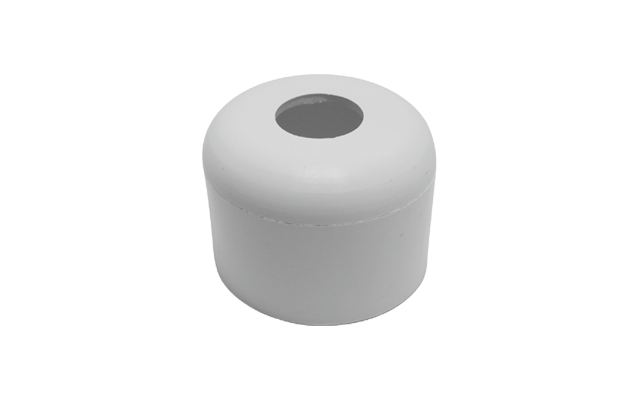

SGカバー給水用

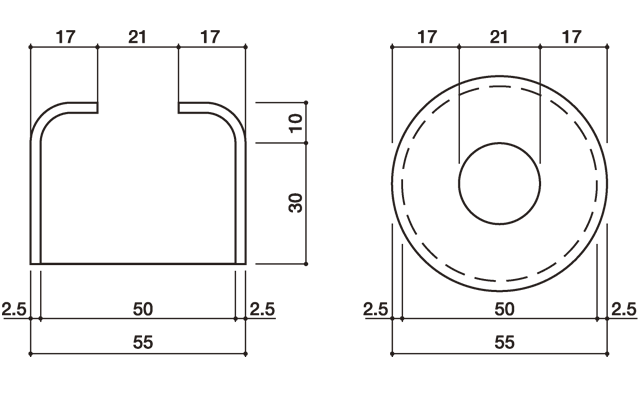

SG-2150

  • SGカバー給水用
  • SGカバー給水用
    ※
    ゴム製なので、鉄製ワン座によるサビの発生がありません。

SGカバーサニタリー用

※
ご注文時に色の指定をお願い致します。(白・アイボリー)
＊
耐火二層管の外径に合わせた寸法に加工可能です。メーカーにより耐火二層管の外径寸法が異なります。
外径寸法をお知らせ下さい。

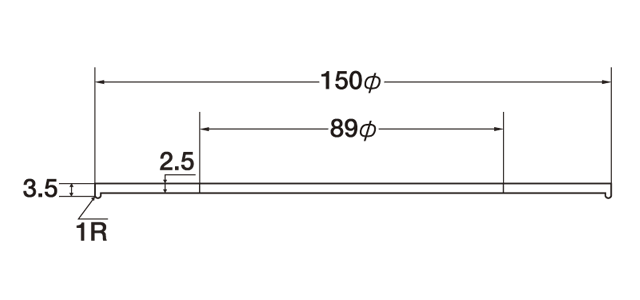

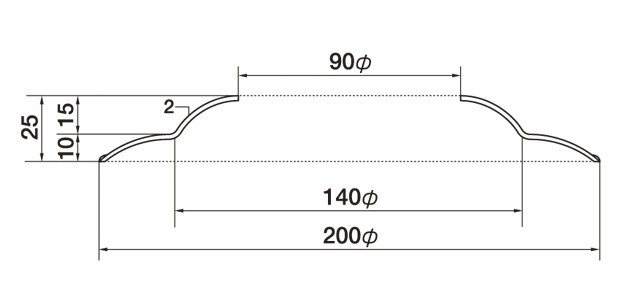

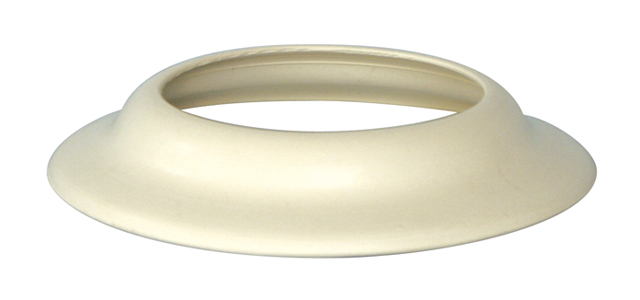

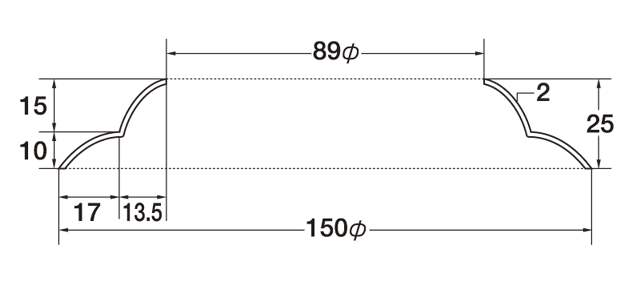

SG-80カバーA

●
使用パイプ：VP75　SGP75　耐火二層管（各メーカーの寸法に合せて加工）
  • SG-80カバーA
  • SG-80カバーA

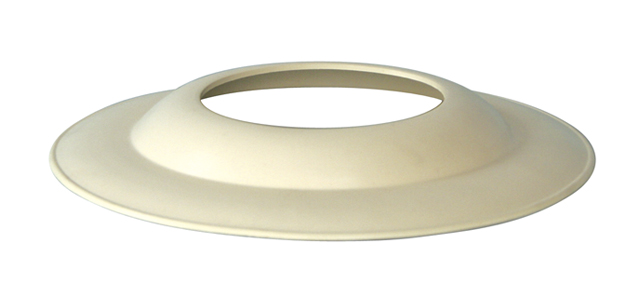

SG-80カバーAL

●
使用パイプ：VP75　SGP75　耐火二層管（各メーカーの寸法に合せて加工）
  • SG-80カバーAL
  • SG-80カバーAL

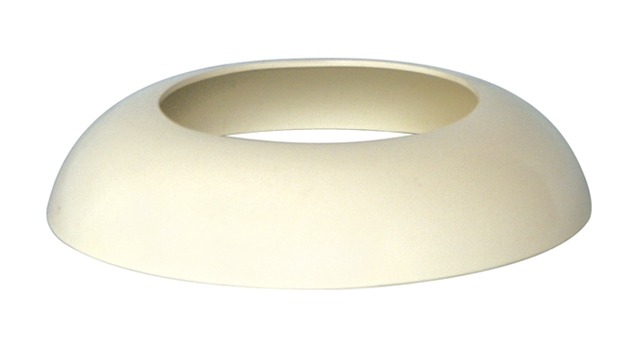

SG-80カバーAH

●
使用パイプ：VP75　SGP75　耐火二層管（各メーカーの寸法に合せて加工）

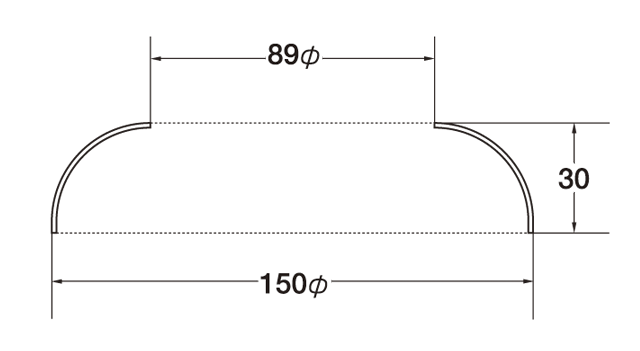

  • SG-80カバーAH
  • SG-80カバーAH

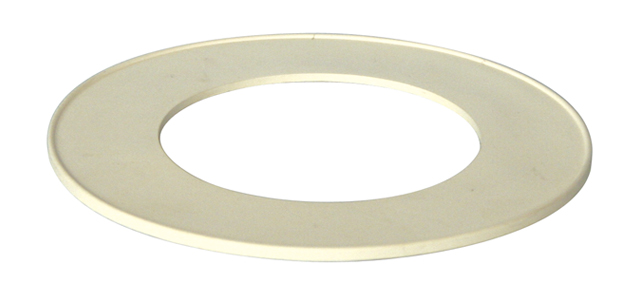

SG-80カバーB

●
使用パイプ：VP75　SGP75　耐火二層管（各メーカーの寸法に合せて加工）
  • SG-80カバーB
  • SG-80カバーB

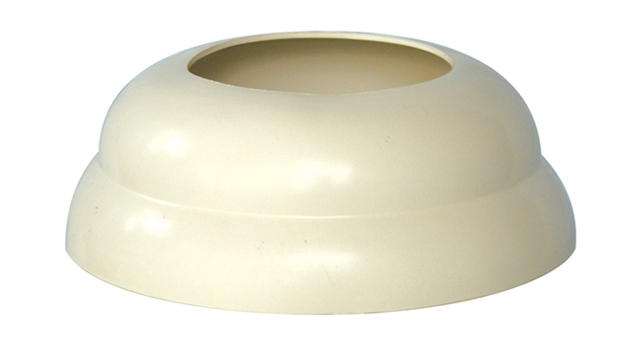

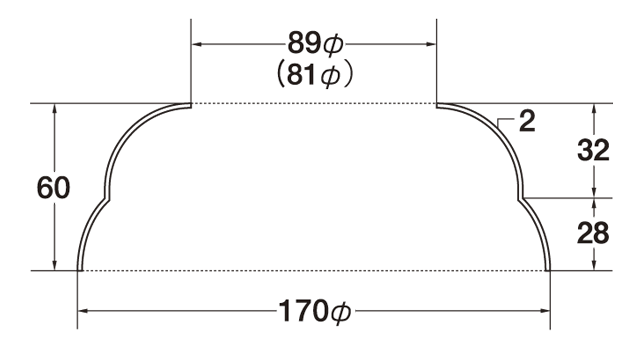

SG-80カバーAM

●
使用パイプ：VP75　SGP75　鋳鉄管75　耐火二層管（各メーカーの寸法に合せて加工）
  • SG-80カバーAM
  • SG-80カバーAM

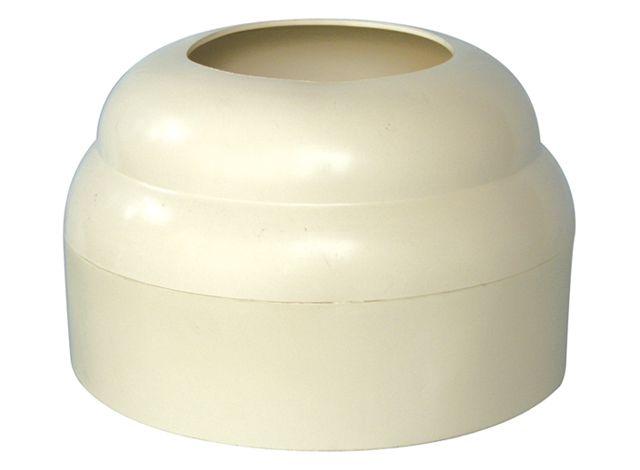

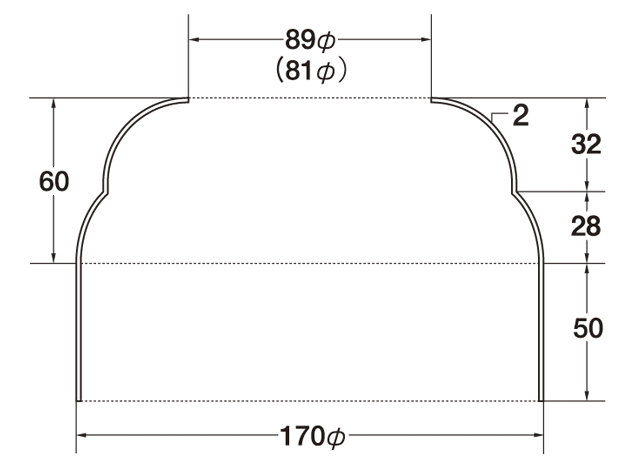

SG-80カバーAMS

●
使用パイプ：VP75　SGP75　鋳鉄管75　耐火二層管（各メーカーの寸法に合せて加工）
  • SG-80カバーAMS
  • SG-80カバーAMS
＊
AM・AMSの内径は、75VP・SGP用ですが、排水用鋳鉄管75(81Φ)にも使用できます。

SG雨トイカバー

※
ご注文時に色の指定をお願い致します。(シルバーアイボリー・グレー)

雨とい工事でのコーキングの代用として開発したSG雨トイカバーです。

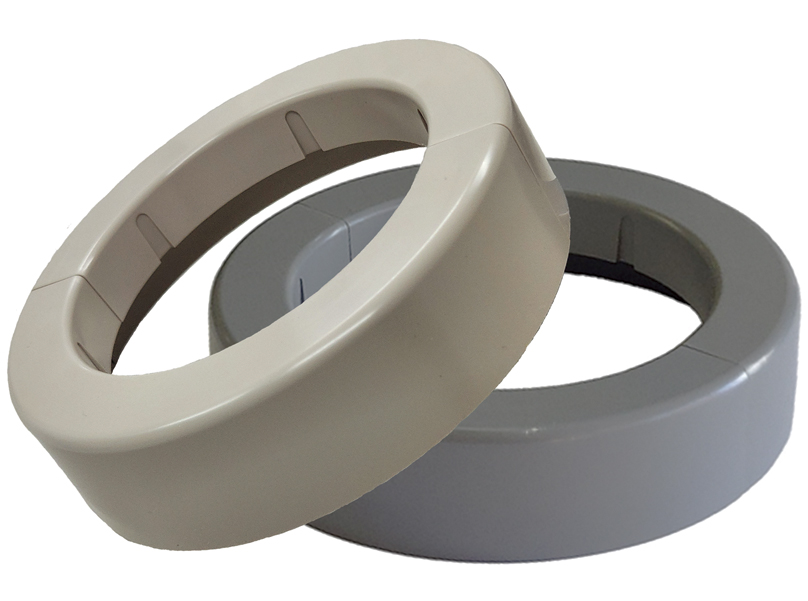

  • SG雨トイカバー

  • 特長

    •配管施工後に装着が可能

    •取り付けが簡単

    •見栄えが良い

    •耐候、耐熱に優れる材料で安心して使用できる

    •内径で固定する為、芯ずれに対応しやすい

    •後付けなのでパイプに傷がつきにくい

    •天井に設置可能

施工方法

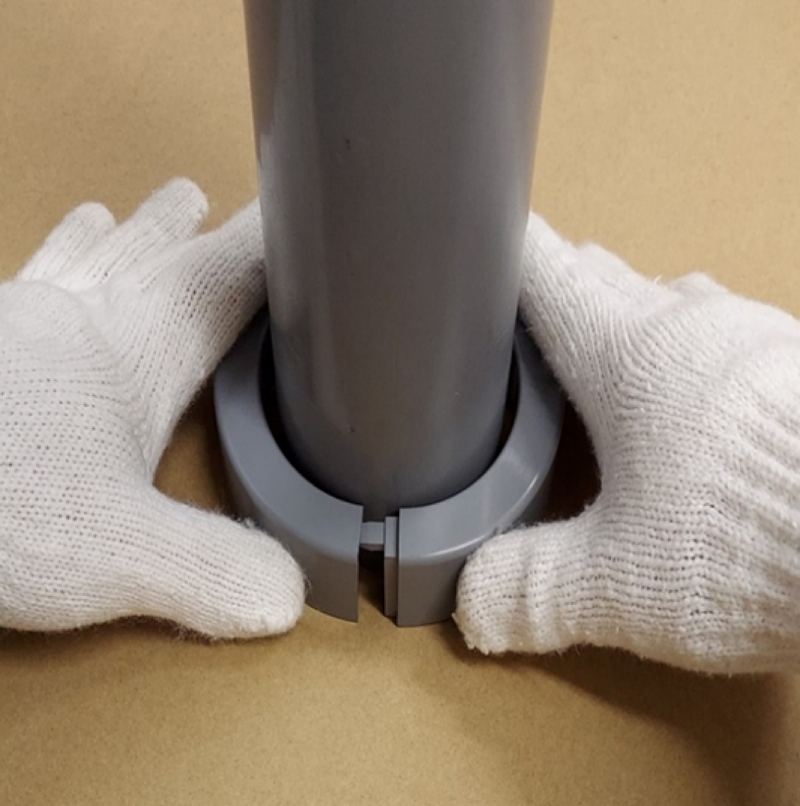

打込みパイプにセットし両手で押さえながら、片側ずつフックが穴に入るまで差し込んで下さい。
一度設置すると外れません。

  • 設置方法

  • 設置図
    設置図

仕様

  • 仕様図

    仕様図面

  • SG雨トイカバー寸法表
    型名＼記号 A B C D L N
    50-75 100 61 60 94 28.5 20
    75-100 125 90 89 117 28.5 20
    100-125 151 115 114 144 28.5 20
    125-150 176 141 140 170 33.5 25

    ※施工前に床側のパイプ飲み込みをご確認下さい。

SG雨トイカバーの一般材料との耐候性比較

・シルバーアイボリー

耐候性比較図

・グレー

耐候性比較図

※社内規格の促進耐候性試験の結果です。
カラーチャートは試験片から色をサンプリングして制作しており、またモニター個々の表示具合などにより実際の色見と異なります。

SG雨トイカバー使用上の注意

下記の注意事項に留意してご使用下さい。

● 施工の際に製品に指をはさまないように注意して下さい。

● パイプサイズに合った商品をご使用下さい。

● 一度施工すると取り外しは困難になります。取り外した場合は再利用できません。

● 打込みパイプから浮いた状態で差し込むと、下ろす際にパイプに傷が付く恐れがあります。

● 塩ビ用接着剤の使用もできますが、はみ出し、垂れなどの仕上がりの良し悪しはご自身でご確認下さい。

● 塩ビ製品に影響を与える薬剤が付着しない様に注意して下さい。

● ツメに無理な負荷が加わる様な施工はお止め下さい。

● 当社基準色になります。ご使用のパイプと必ずしも同色とは限りません。

● 促進耐候性試験は、製品を保証するものではありません。使用環境によって製品の性能は異なります。

● 輸送時は高所から落下、放り投げによる過度な衝撃が加わらないようにして下さい。

施工不良等による、事故、損壊については当社として責任を負いかねます。

エアコン室外機用防振ゴム

従来、コンクリートブロックなどにより設置されていたエアコン室外ユニット機据付工事が容易になりました。
耐久性の良いゴムを使用していますので防振効果が良いばかりでなく、長期の使用に耐えます。

＊
ステンレス製ボルト・ナットをご使用下さい。

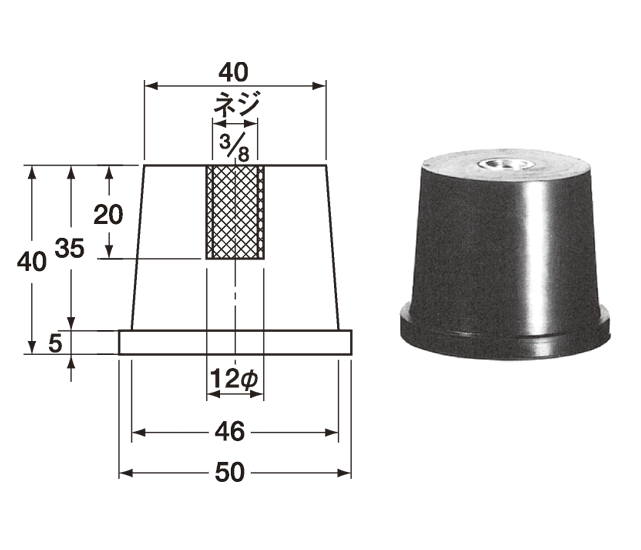

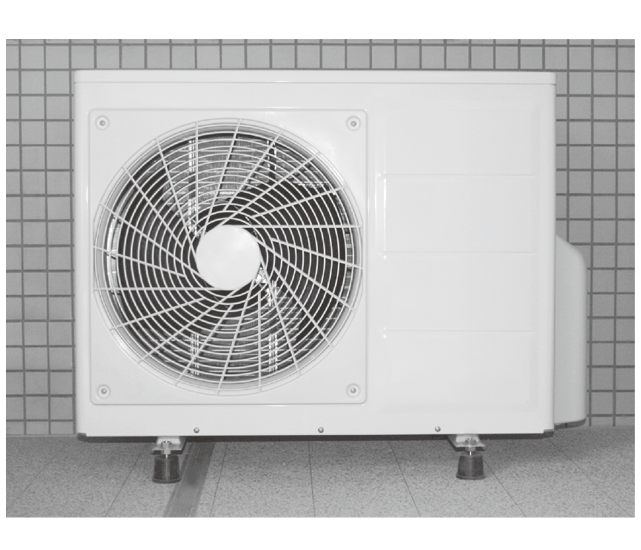

SO-1　床置型防振ゴム（室外機用）

  • SO-1
  • SO-1

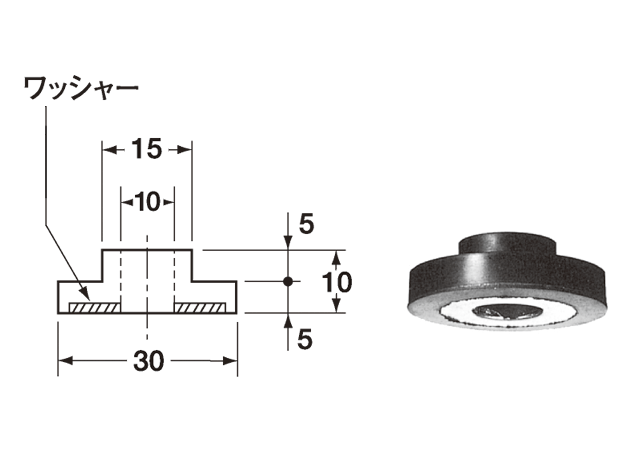

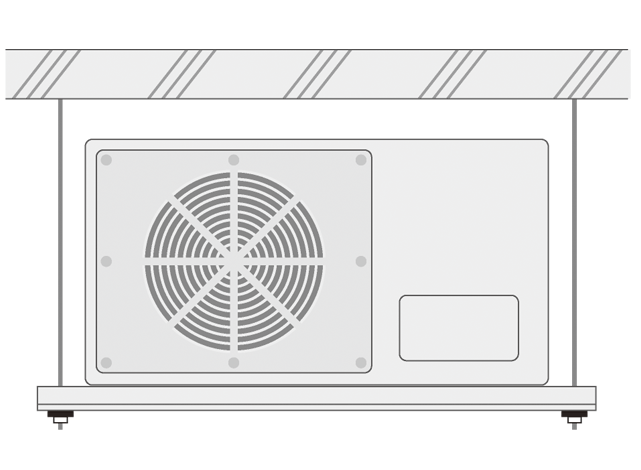

ST-1　天吊型防振ゴム　ワッシャー付き

  • ST-1
  • ST-1

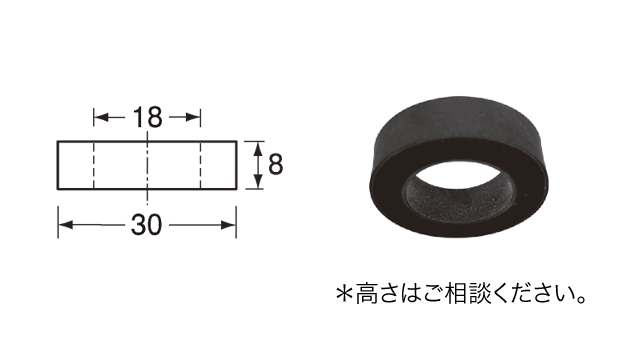

  • ST-2　天吊型防振ゴム

    st_2

SGジョイントアダプター

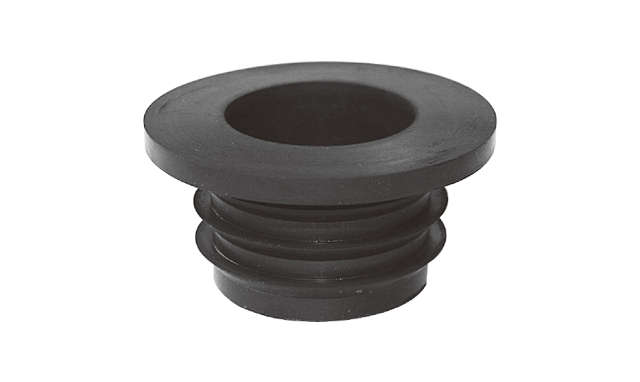

  • SGジョイントアダプター
  • SGジョイントアダプター

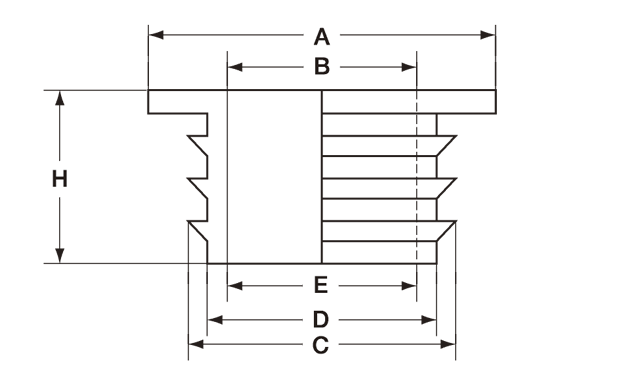

アダプター寸法表
品名 ＼ 記号 A B C D E H 用途／使用パイプ
SG-2530 45 25 35 30 24 18 手洗器　25P×VP30
SG-2540 52 25 43 36 32 22 手洗器　25P×VP40
（SG-2530+SG-32B）
SG-32B 52 32 43 36 32 20 洗面器　32P×VP40（Sトラップ用）
SG-32C 56 32 44.5 38 30 20 洗面器　32P×VP40（Pトラップ用）
SG-3250 70 32 52 45 37 38.5 32P×50VP
（SG-32B+SG-3850）
SG-3850 70 38 52 45 37 35 38P×50VP
SG-6540 80 48 70 53 43 42

40×65　VP・SGP

※受注生産品

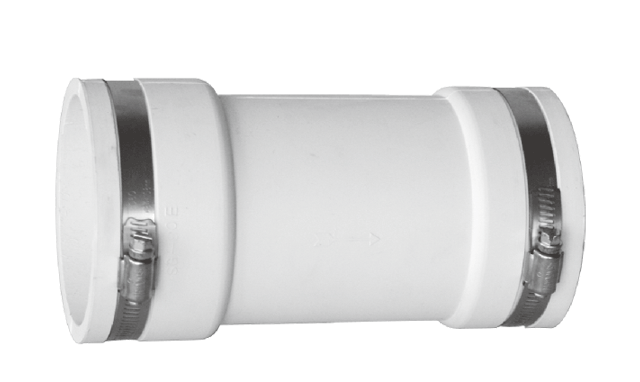

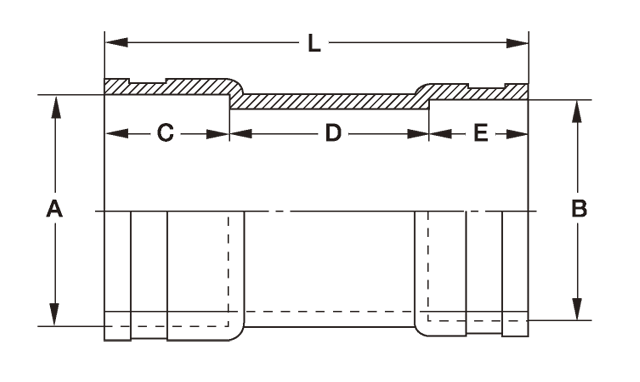

SGジョイント便器接続ストレートタイプ

  • ●使用パイプ：洋風和風大便器×75用 VP SGP
    ●使用色：アイボリー／黒

  • 在庫無くなり次第販売終了となります

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

  • SGジョイント便器接続ストレートタイプ
  • SGジョイント便器接続ストレートタイプ
ストレートタイプ寸法表
品名 ＼ 記号 L A(便器側)   B(配管側) C D E
SG-80AE 83 94   89   50 3 30
SG-80S 125 96   89   40 45 40
SG-80A 140 92   88   40 60 40
SG-80F 170 92   88   50 80 40
SG-80E 200 92   88   50 110 40
SG-80EL 230 92   88   50 140 40

SGジョイント便器接続偏芯タイプ

  • ●使用パイプ：洋風和風大便器×75用 VP SGP
    ●使用色：アイボリー／黒

  • 在庫無くなり次第販売終了となります

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

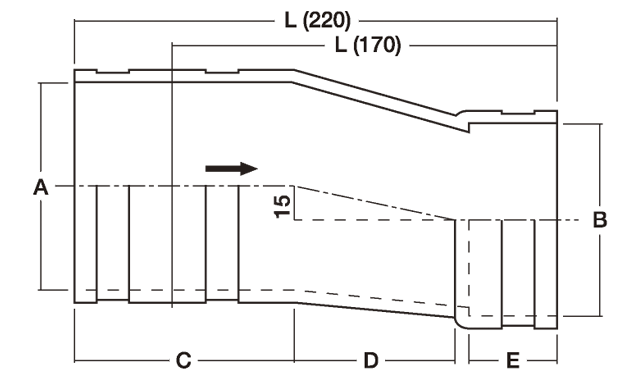

  • SGジョイント便器接続偏芯タイプ
  • SGジョイント便器接続偏芯タイプ
偏芯タイプ寸法表
品名 ＼ 記号 L A(便器側)   B(配管側) C D E 偏芯
SG-80PZ 220・170 95   88   100・50 74 40 15
「注意事項」
＊
L寸220または170のどちらかを御指定下さい。
＊
最初に付属のオーリングを便器吐水口にセットして下さい。
その上にSG-80PZをはめ込み、バンドの下にオーリングがくるようにして下さい。
バンドはめり込む程締め込まないでください。

SGジョイント便器接続エルボタイプ

  • ●使用パイプ：洋風和風大便器×75用 VP SGP
    ●使用色：アイボリー／黒

  • 在庫無くなり次第販売終了となります

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

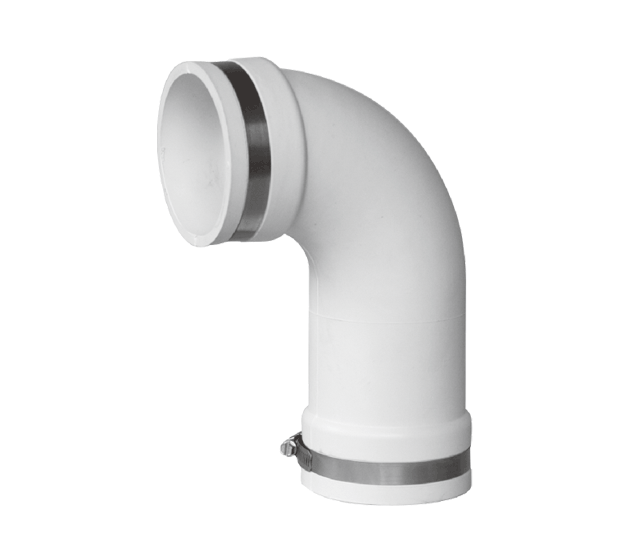

  • SGジョイント便器接続エルボタイプ
  • SGジョイント便器接続エルボタイプ

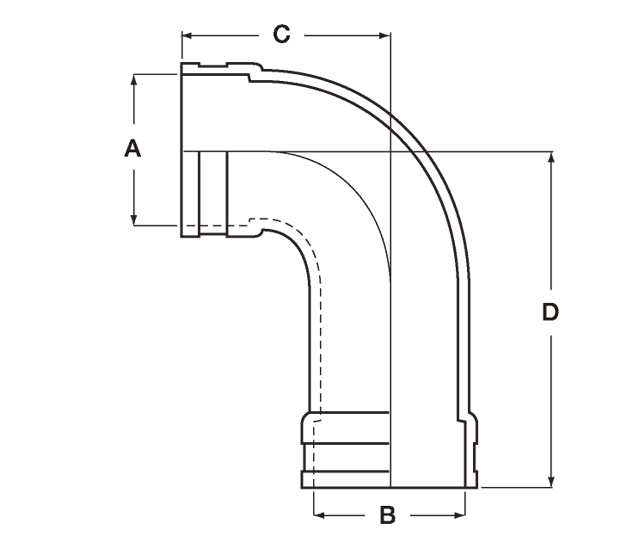

エルボタイプ寸法表
品名 ＼ 記号 A(便器側)   B(配管側) C D
SG-80BLS 92   88   73 90
SG-80BLE 94   88   120 120
SG-80BLC 94   88   120 150
SG-80BLAC 94   88   120 200
SG-80BLB 94   88   120 300
SG-80BLL 94   88   120 400

満水テスト治具

実用新案取得済み

キッチン用満水テスト治具は、簡易な検査キットです。

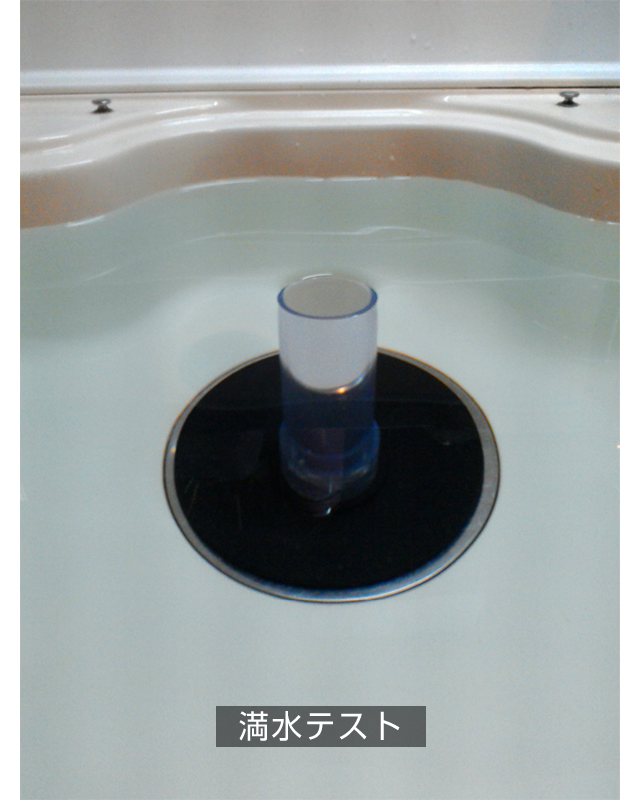

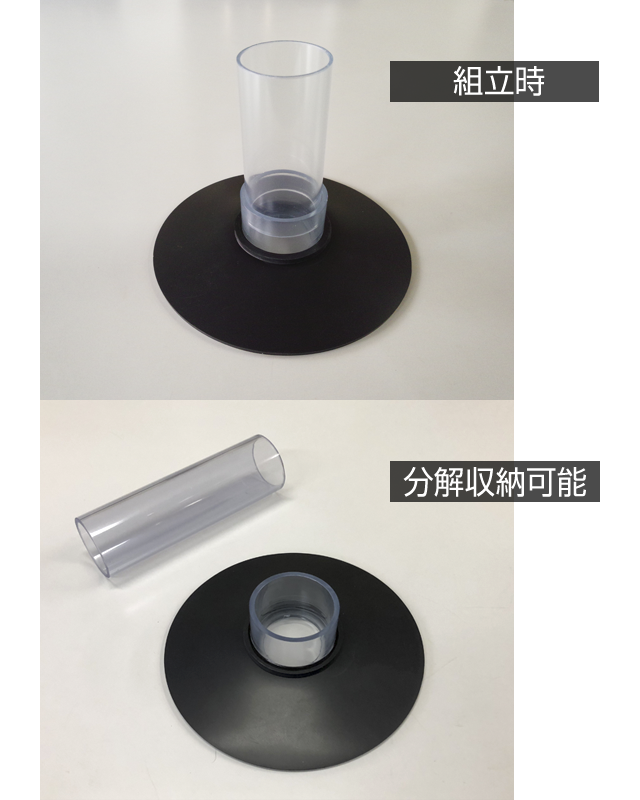

  • 満水テスト治具
  • 満水テスト治具
＊
パイプは、お客様でご用意ください。ソケット部口径は、VP・VU 40用となります。

特　長

●
 簡単、置くだけで手間いらず。
●
 ディスポーザ付きでも干渉せずに使用できる。（外径180Φ以下）
●
 排水口付なので、オーバーフローの心配がない。
●
 水量の高さが、現場によって加工できる。（任意サイズでのカット）※お客様で寸法カット
●
 テスト後に水を抜く際に、腕が濡れない。
●
 軽量、組立式なので、分解してコンパクトに保管持ち運びができる。

注意事項

＊
キッチン排水口との隙間ができないように、中央部を高くして底板にフィットするようにセットして下さい。
＊
火で炙ったり、乱雑なご使用はお控え下さい。ゴムが折れ曲がらないようにして下さい。
＊
ゴム円盤を抜け防止リングの間に、確実にセットしてある事を確認して下さい。
＊
ソケット受け口はパイプが抜き差しできるようにしてあります。
使用時は確実に挿入して下さい。
また、最後まで差し込めませんので、無理に挿入しないで下さい。
＊
施工不良等による事故、損壊については当社として責任を負いかねます。
