SGジョイント

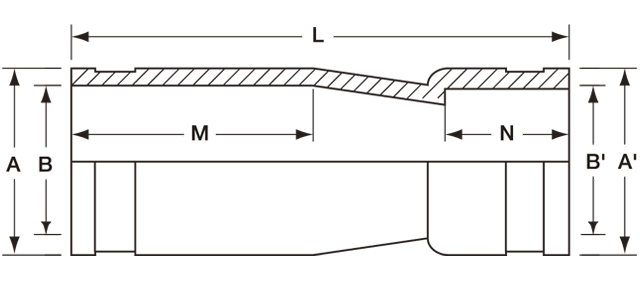

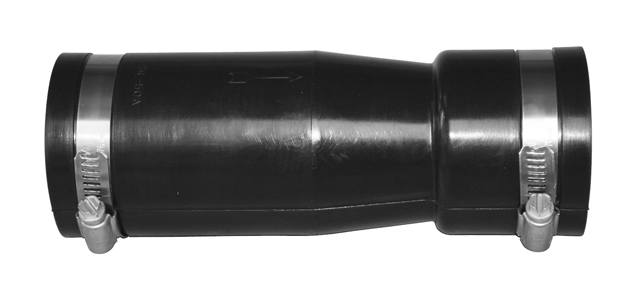

SGジョイントストレートタイプ

  • SGジョイントストレートタイプ
  • SGジョイントストレートタイプ
ストレートタイプ寸法表
品名 ＼ 記号   A A' B B' M N L 使用パイプ
SG-32A 32SGP用 54 54 42 42 70 40 150 32用　SGP
30VP用 54 54 37 37 70 40 150 30用　VP
SG-40A   59 59 47 47 70 40 150 40用　VP SGP
SG-50A   72 72 60 60 100 50 200 50用　VP SGP
SG-65A   88 88 76 76 100 40 200 65用　VP SGP
SG-80AC   101 101 89 89 150 50 275 75用　VP SGP
SG-100AC   127 127 113 113 120 60 250 100用　VP SGP
SG-32AL   54 54 42 42 150 40 300 32用　SGP
30用　VP加工可
SG-40AL   59 59 47 47 170 40 250 40用　VP SGP
SG-50AL   72 72 60 60 200 50 300 50用　VP SGP
SG-65AL   88 88 76 76 150 40 250 65用　VP SGP
SG-80AS   101 101 89 89 60 50 185 75用　VP SGP

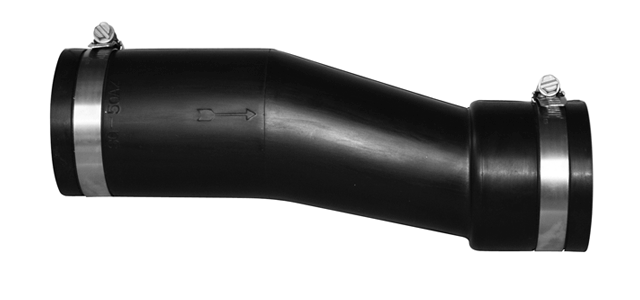

SGジョイント偏芯タイプ

  • SGジョイント偏芯タイプ
  • SGジョイント偏芯タイプ

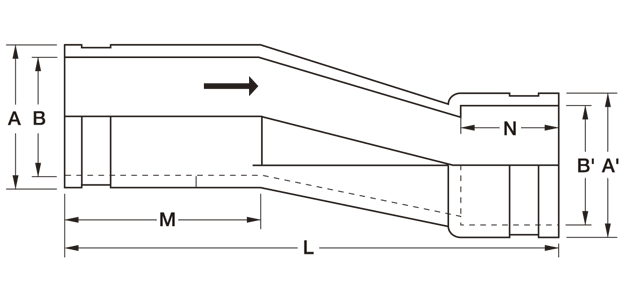

偏芯タイプ寸法表
品名 ＼ 記号 A  A' B  B' M N L 偏芯 用途／使用パイプ
SG-50AZ 72 72 60 60 100 50 250 25 洗濯機防水パン用
ユニットバス用
50用：VP SGP
SG-50AZII 72 72 60 60 70 40 200 25
SG-50AZS 72 72 60 60 80 40 200 15
SG-50BZ 72 72 60 60 50 40 150 15
SG-80AZ 101 101 89 89 100 50 275 35 ユニットトイレ用
ユニットバス用
75用：VP SGP
SG-80PZ 107 100 89 88 100 40 220 15 洋風和風便器
75用：VP　SGP
M側50カット可
SG-100AZ 127 127 113 113 120 60 275 30 ユニットトイレ用
ユニットバス用
100用：VP SGP
M側60カット可

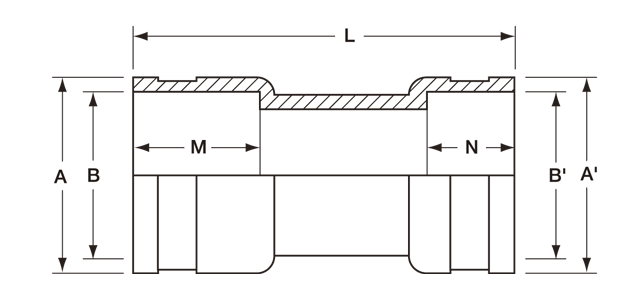

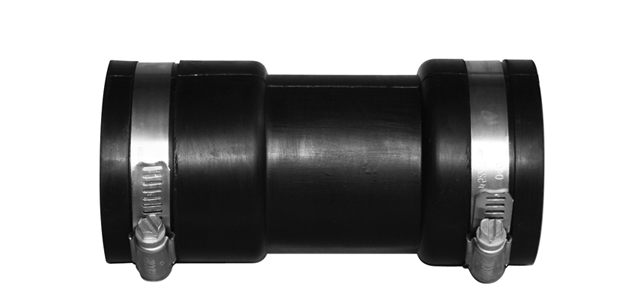

SGジョイントソケットタイプ

  • SGジョイントソケットタイプ
  • SGジョイントソケットタイプ
ソケットタイプ寸法表
品名 ＼ 記号 A A' B B' M N L 使用パイプ
SG-50B 72 74 60 60 50 35 150 50用：VP SGP
SG-50BR 72 74 60 66 50 35 150 片側50ソケット×
50用：VP SGP
SG-100A 130 130 114 114 50 50 300 100用：VP SGP

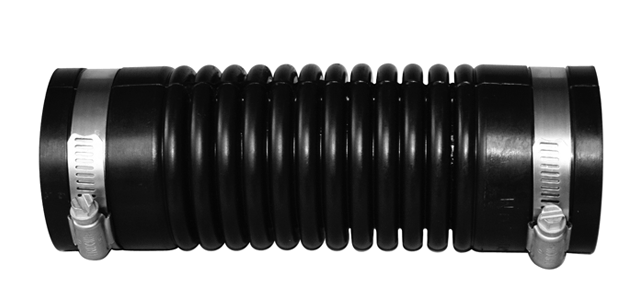

SGジョイントMタイプ

  • SGジョイントMタイプ
  • SGジョイントMタイプ

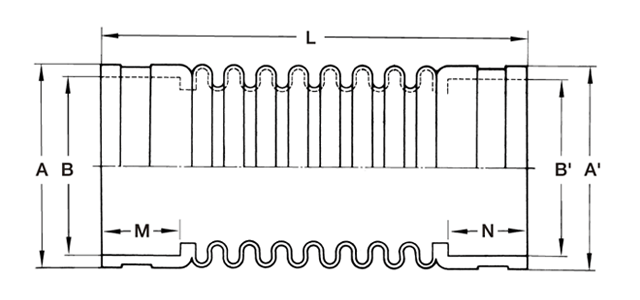

Mタイプ(ジャバラ)寸法表
品名 ＼ 記号 A A' B B' M N L 使用パイプ
SG-40M 59 59 47 47 40 40 200 40用　VP SGP
SG-50M 70 70 60 60 40 40 200 50用　VP SGP
SG-80M 100 100 89 89 40 40 210 75用　VP SGP
(便器接続の場合 B=92)
SG-80ML 106 101 89 89 45 40 270 75用　VP SGP
(便器接続の場合 B=94)
SG-100M 126 126 114 114 44 44 250 100用　VP SGP
SG-200M 247 236 227 216 50 50 270 200用ソケット×200用VP SGP
両側VP SGP接続加工可
＊
便器接続は、吐水口の口に合うか確認して下さい。必ず「片側便器接続」と明記して下さい。

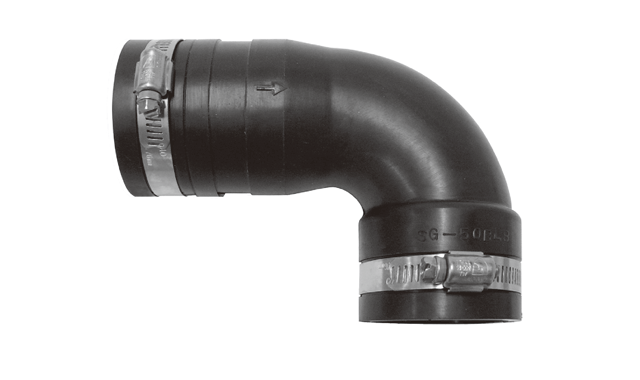

SGジョイントエルボタイプ

  • SGジョイントエルボタイプ
  • SGジョイントエルボタイプ

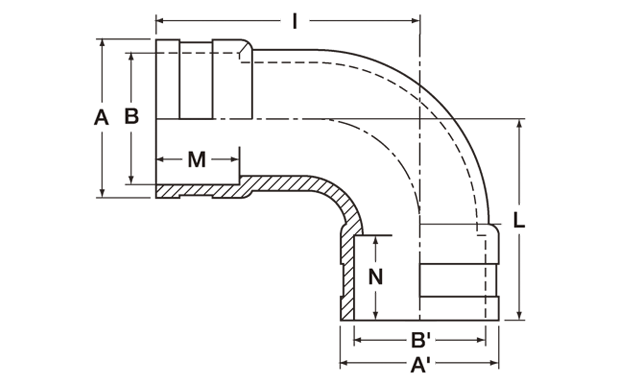

90°エルボタイプ寸法表
品名 ＼ 記号 A A' B B' M N I L 使用パイプ
SG-25BLA 51 43 31 31 40 40 95 78 25用　VP
SG-40BLS 59 59 47 47 40 24 100 50 40用　VP SGP
SG-40BLA 57 57 47 47 50 42 120 90 40用　VP SGP
SG-50BLA 72 72 60 60 38 38 120 90 50用　VP SGP
SG-50BLB 72 72 60 60 70 40 140 90 50用　VP SGP　
M側30カット可
SG-50BLL 72 72 60 60 70 40 215 100 50用　VP SGP
M側30カット可
SG-65BLA 88 88 76 76 100 40 200 105 65用　VP SGP
M側50カット可
SG-80BLSK 100 104 88 88 33 33 90 73 75用　VP SGP
SG-80BLEK 100 106 88 88 40 40 120 120 75用　VP SGP
SG-80BLCK 100 106 88 88 40 40 150 120 75用　VP SGP
SG-80BLACK 100 106 88 88 40 40 200 120 75用　VP SGP
SG-80BLBK 100 106 88 88 40 40 300 120 75用　VP SGP
SG-80BLLK 100 106 88 88 40 40 400 120 75用　VP SGP
SG-100BLA 130 130 114 114 110 50 200 130 100用　VP SGP
M側50カット可
SG-100BLS 130 130 114 114 80 50 150 120 100用　VP SGP
M側30カット可
＊
M側カット可商品以外は、両側ソケット受け口になります。

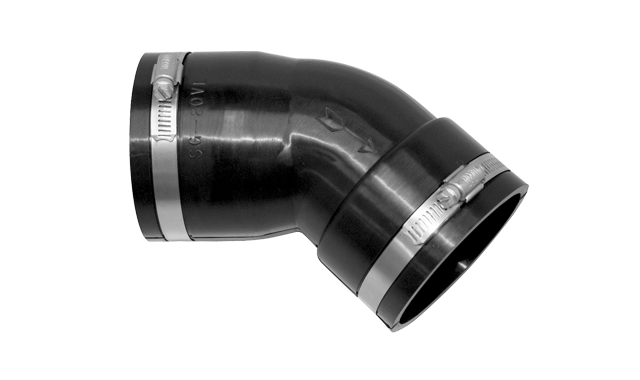

SGジョイント45°エルボタイプ

意匠登録取得済み

  • SGジョイント45°エルボタイプ
  • SGジョイント45°エルボタイプ

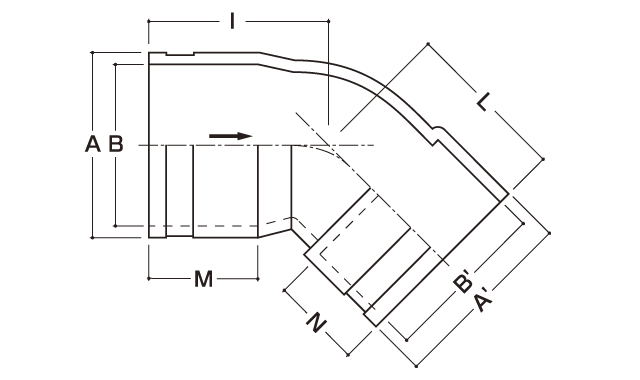

45°エルボタイプ寸法表
品名 ＼ 記号 A A' B B' M N l L 使用パイプ
SG-50VL 72 72 60 60 50 50 90 90 50用　VP SGP
SG-80VL 101 101 89 89 60 50 100 90 75用　VP SGP
＊
50VLは、両側ソケット受け口になります。

SGジョイント片側銅管タイプ

  • SGジョイント片側銅管タイプ
  • 片側銅管タイプ寸法表
    品名 ＼ 記号 A B N L
    SG-50C 60 52 29 80
    SG-50U 60 52 50 200
    SG-65CL 76 66 50 410
    SG-80U 88 78 50 200
    SG-100U 114 100 50 240

SGジョイント筒型タイプ

  • SGジョイント筒型タイプ
  • 筒型タイプ寸法表
    品名 ＼ 記号 A B L
    SG-50BX 72 60 130
    SG-65B 88 76 100
    SG-80B 100 88 120
    SG-100B 130 114 100～400
    SG-125B 160 140 200～500
    SG-150B 185 165 200～500
    SG-200B 236 216 300
    SG-250B 290 267 400
＊
100B以上バンド用溝ナシ
100B～150Bは、L寸内で長さを御指定下さい。
挿入長さは、現場の状況に合せ、しっかりとバンドがかかる位置で調整してください。

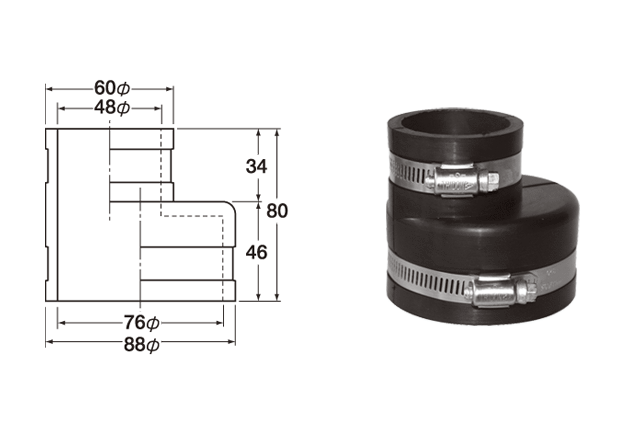

  • SG-4065

    ●使用パイプ：40用 VP SGP×65用 VP SGP

    SG-4065 　　

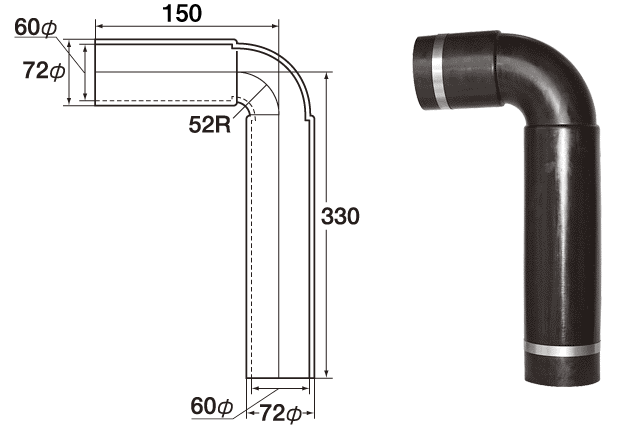

  • SG-50BLX

    ●使用パイプ：50用 VP SGP

    SG-50BLX 　　

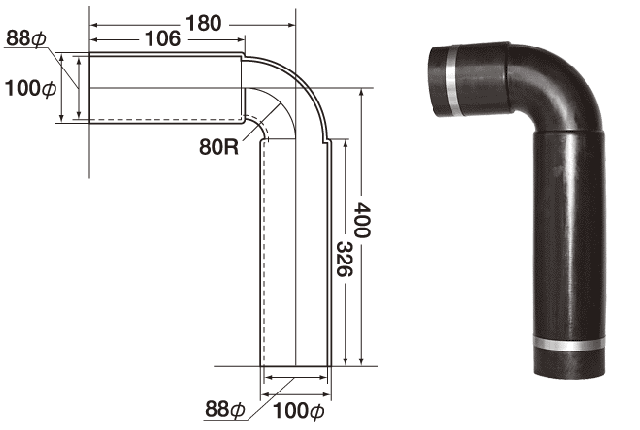

  • SG-80BLX

    ●使用パイプ：75用 VP SGP

    SG-80BLX 　　

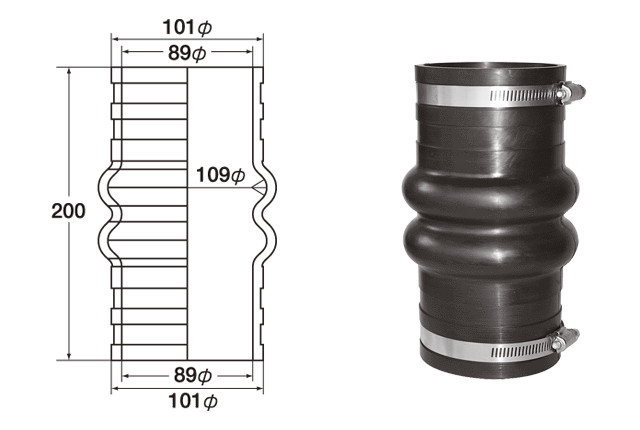

  • SG-80W

    ●使用パイプ：75用 VP SGP

    SG-80W 　　

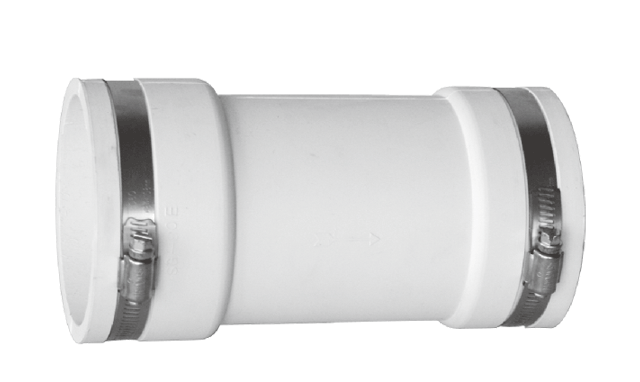

SGジョイント便器接続ストレートタイプ

  • ●使用パイプ：洋風和風大便器×75用 VP SGP
    ●使用色：アイボリー／黒

  • アイボリーは
    在庫無くなり次第
    販売終了となります

＊御注文前に在庫状況を確認下さい。（受注生産品）　
＊吐水口の口に合うものをお選び下さい。

  • SGジョイント便器接続ストレートタイプ
  • SGジョイント便器接続ストレートタイプ

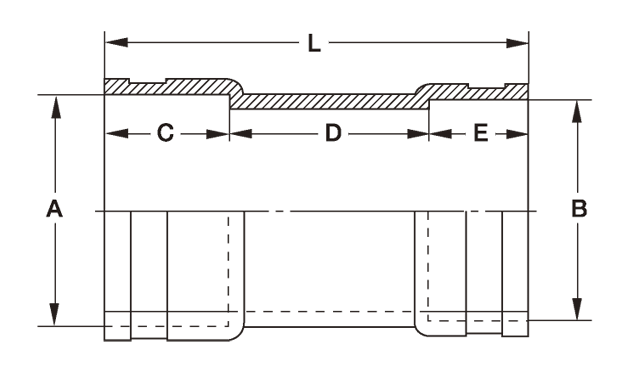

ストレートタイプ寸法表
品名 ＼ 記号 L A(便器側)   B(配管側) C D E
SG-80AE 83 94   89   50 3 30
SG-80S 125 96   89   40 45 40
SG-80A 140 92   88   40 60 40
SG-80F 170 92   88   50 80 40
SG-80E 200 92   88   50 110 40
SG-80EL 230 92   88   50 140 40

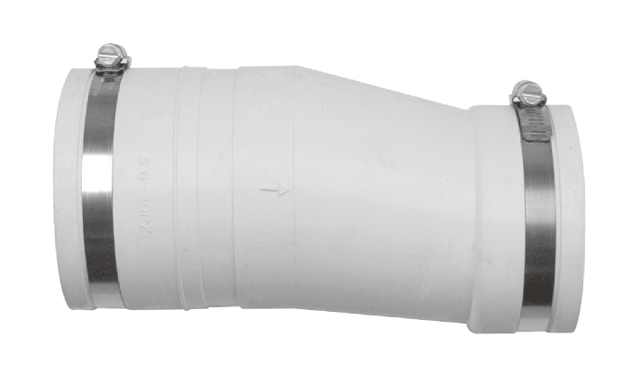

SGジョイント便器接続偏芯タイプ

  • ●使用パイプ：洋風和風大便器×75用 VP SGP
    ●使用色：アイボリー／黒

  • アイボリーは
    在庫無くなり次第
    販売終了となります

＊御注文前に在庫状況を確認下さい。（受注生産品）　
＊吐水口の口に合うものをお選び下さい。

  • SGジョイント便器接続偏芯タイプ
  • SGジョイント便器接続偏芯タイプ

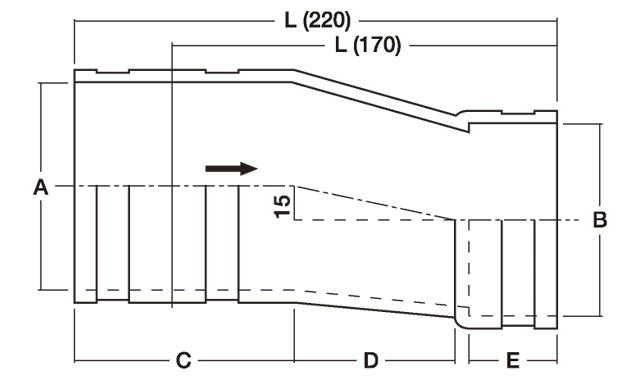

偏芯タイプ寸法表
品名 ＼ 記号 L A(便器側)   B(配管側) C D E 偏芯
SG-80PZ 220・170 95   88   100・50 74 40 15
「注意事項」
＊
L寸220または170のどちらかを御指定下さい。
＊
最初に付属のオーリングを便器吐水口にセットして下さい。
その上にSG-80PZをはめ込み、バンドの下にオーリングがくるようにして下さい。
バンドはめり込む程締め込まないでください。

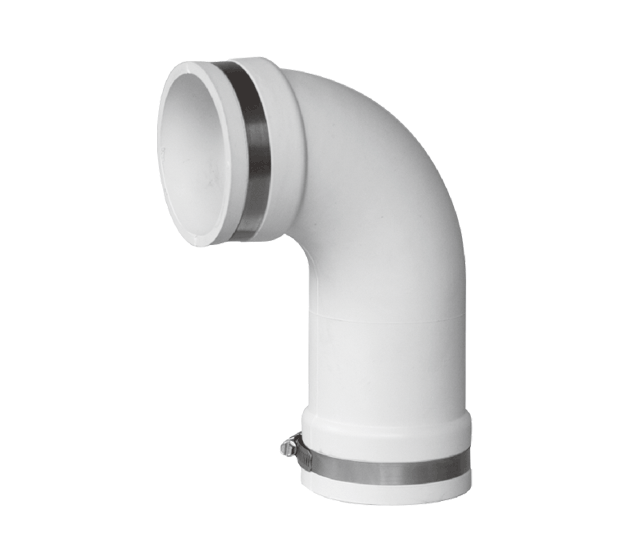

SGジョイント便器接続エルボタイプ

  • ●使用パイプ：洋風和風大便器×75用 VP SGP
    ●使用色：アイボリー／黒

  • アイボリーは
    在庫無くなり次第
    販売終了となります

＊御注文前に在庫状況を確認下さい。（受注生産品）　
＊吐水口の口に合うものをお選び下さい。

  • SGジョイント便器接続エルボタイプ
  • SGジョイント便器接続エルボタイプ

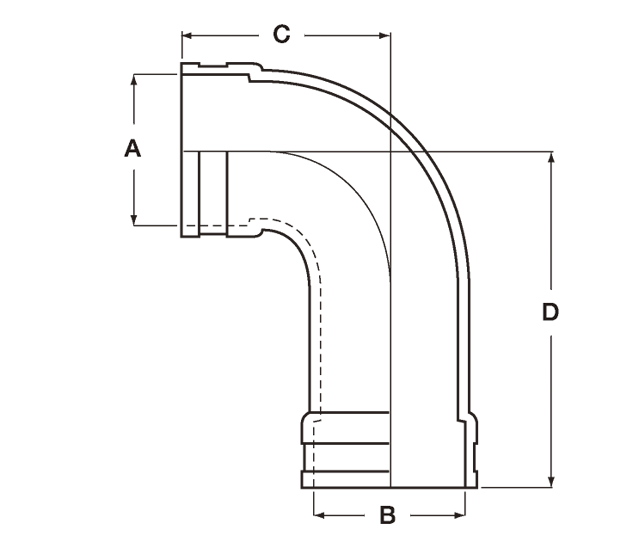

エルボタイプ寸法表
品名 ＼ 記号 A(便器側)   B(配管側) C D
SG-80BLS 92   88   73 90
SG-80BLE 94   88   120 120
SG-80BLC 94   88   120 150
SG-80BLAC 94   88   120 200
SG-80BLB 94   88   120 300
SG-80BLL 94   88   120 400

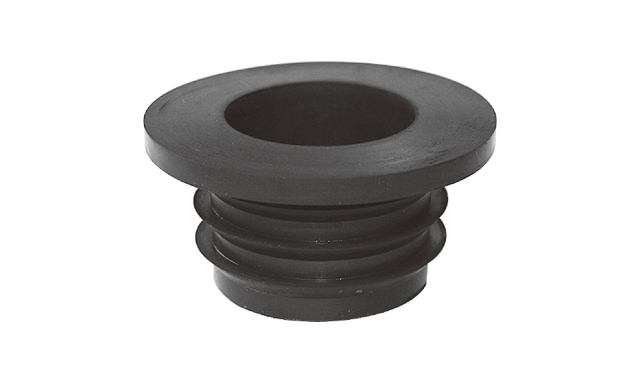

SGジョイントアダプター

  • SGジョイントアダプター
  • SGジョイントアダプター

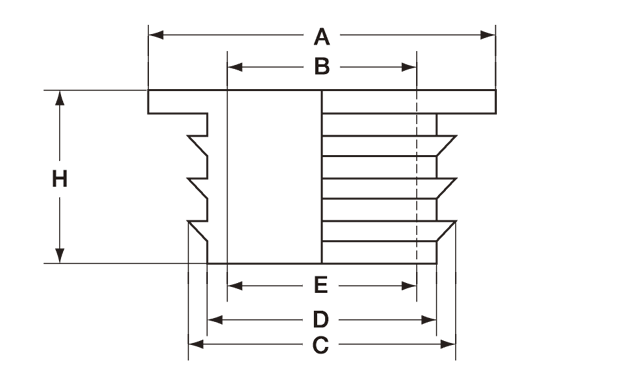

アダプター寸法表
品名 ＼ 記号 A B C D E H 用途／使用パイプ
SG-2530 45 25 35 30 24 18 手洗器　外径25P×VP30
SG-2540 52 25 43 36 32 22 手洗器　外径25P×VP40
2530+32B
SG-32B 52 32 43 36 32 20 洗面器(Sトラ用)32P×VP40
SG-32C 56 32 44.5 38 30 20 洗面器(Pトラ用)32P×VP40
SG-3850 70 38 52 45 37 35 38P×50VP
SG-3250 70 32 52 45 37 38.5 32PX50　VP・SGP
SG32B+SG-3850
SG-6540 80 48 70 53 43 42 40×65　VP・SGP

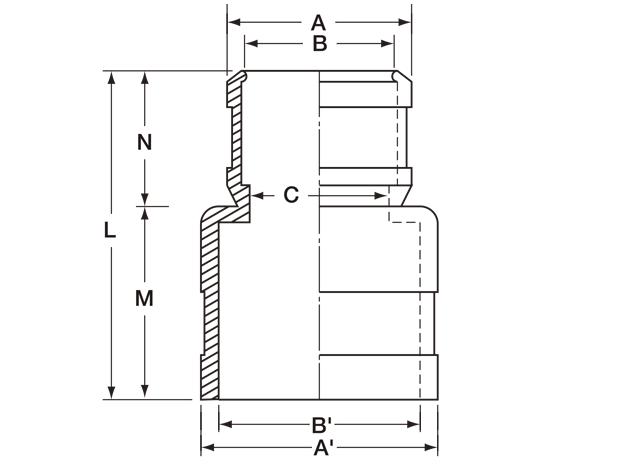

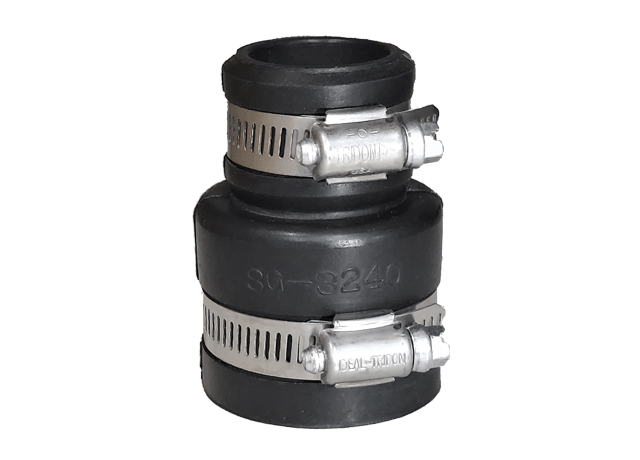

SG-3240/3240L/3240LS

●使用パイプ：38Φ流し用フレキシブルホース×40用 VP SGP

  • ●使用色：アイボリー／黒

  • アイボリーは
    在庫無くなり次第
    販売終了となります

＊御注文前に在庫状況を確認下さい。（受注生産品）

  • SG-3240/3240L/3240LS
  • SG-3240/3240L/3240LS
品名 ＼ 記号 A A' B B' C N M L
SG-3240 42 55 34 47 32 31 44 75
SG-3240L 46 55 38 47 32 31 44 75
SG-3240LS ＊ 42 55 34 47 32 31 44 75
＊N内径スパイラル

  • SG-3840

    ●使用パイプ：外径38パイプ×40用 VP SGP

    SG-3840 　　
